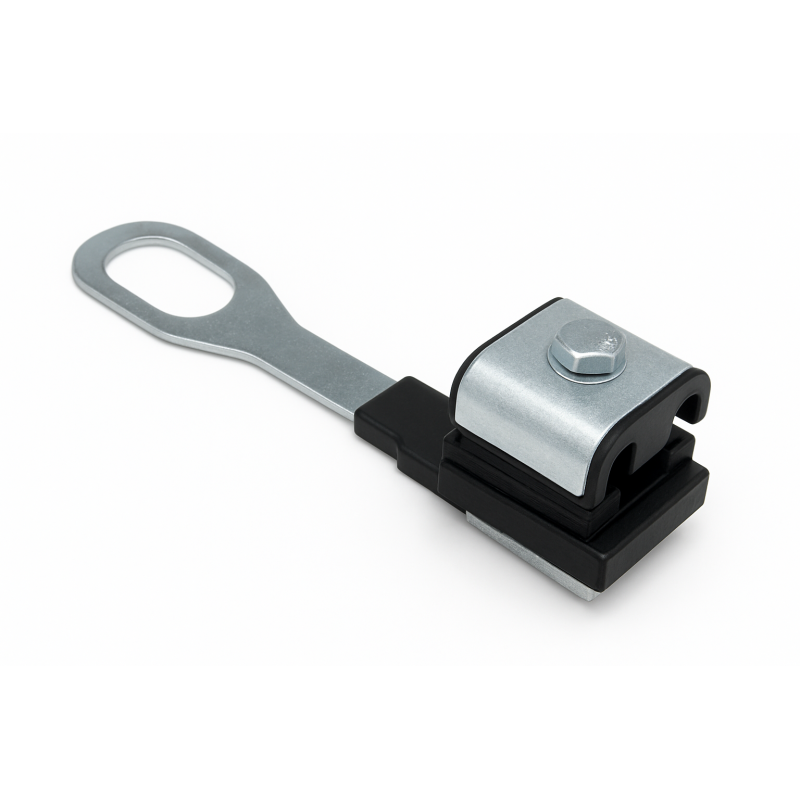

Анкерний затискач GUKp 4
Призначення:
Анкерний затискач GUKp 4 використовується для постійного кріплення ізольованих проводів з двома або чотирма жилами однакового перерізу. Забезпечує надійне підвішування відгалужень повітряних ліній, а також використовується в системах вуличного освітлення.
Конструкція та переваги
- Сталева сережка для підвішування на гаку, захищена від корозії гарячим цинкуванням.
- Затискаючі щічки з алюмінієвого сплаву рівномірно розподіляють механічне навантаження на ізоляцію проводу.
- Ізолюючі щічки з поліаміду, армованого скловолокном — стійкі до механічних пошкоджень та кліматичних впливів.
- Клиновий механізм фіксації гарантує надійну роботу протягом усього терміну служби, компенсуючи деформації ізоляції.
- Діапазон температур монтажу: від −25 до +50 °C.
- Відповідність стандарту: EN 50483:2009.
Технічні дані
| Позначення | Переріз проводу, мм² | Мінімальне руйнівне навантаження, кН | L1, мм | L2, мм | L3, мм | Маса, кг |
|---|---|---|---|---|---|---|
| GUKp 4 | 4 х (16–35) | 7,5 | 175 | 40 | 65 | 0,12 |
Рекомендації з монтажу
Анкерний затискач GUKp 4 монтується при температурі від −25 °C до +50 °C. Для забезпечення надійності монтажу рекомендується використовувати стандартний інструмент та дотримуватись інструкцій з установки. Під час експлуатації не потребує обслуговування.
